Мост Лабацзинь (самая высокая опора неразрезной стальной конструкции в мире)
Длина моста составляет более 1140 м, высота главной опоры — 182,5 м, главный пролёт — 200 м. Стальная конструкция покрыта слоем бетона для долговременной антикоррозионной защиты.
Описание
маркер
Большой мост Лабацзинь | Эталонный объект стальных конструкций с высокими опорами мирового уровня, рассчитанный на сейсмические нагрузки

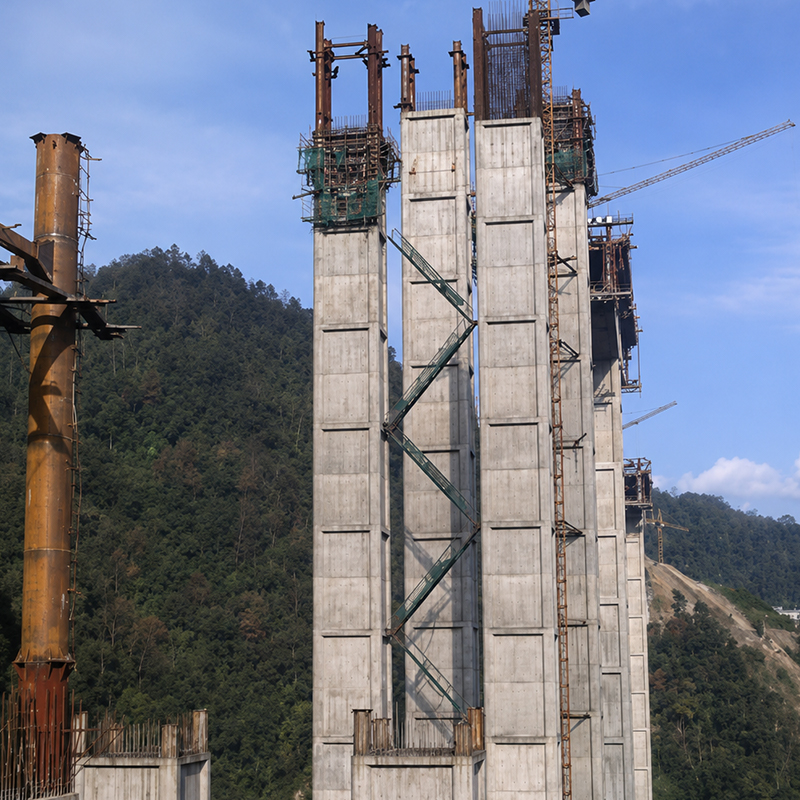

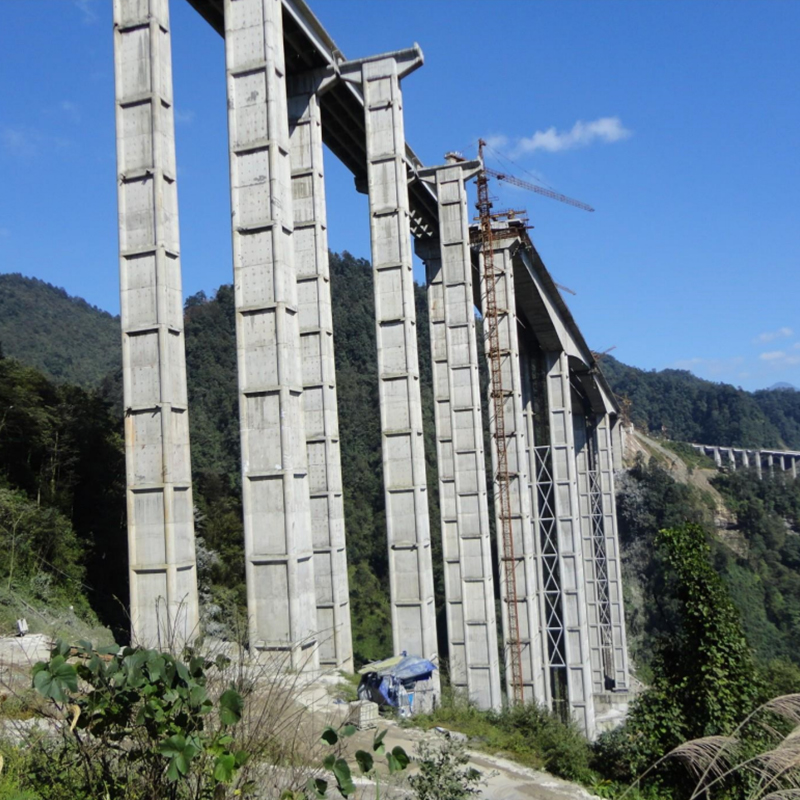

Расположен в горном районе с высокой сейсмической активностью в Яане. Является третьим в Китае стальным мостом с применением сталетрубобетонных колонн. Удерживает два рекорда: самая высокая опора среди неразрезных стальных конструкций в мире и самый длинный пролёт среди балочных мостов данного типа в провинции Сычуань. Это национальный научно-исследовательский демонстрационный проект по сейсмостойкому строительству «замена бетона сталью». Длина моста составляет более 1140 м, высота главной опоры — 182,5 м, главный пролёт — 200 м. Стальная конструкция покрыта слоем бетона для долговременной антикоррозионной защиты. Строительство велось с применением мобильного интеллектуального завода, что обеспечило высокую сейсмостойкость, сокращённые сроки строительства, низкую стоимость и возможность переработки стальных элементов.
Описание основных материалов стальных конструкций

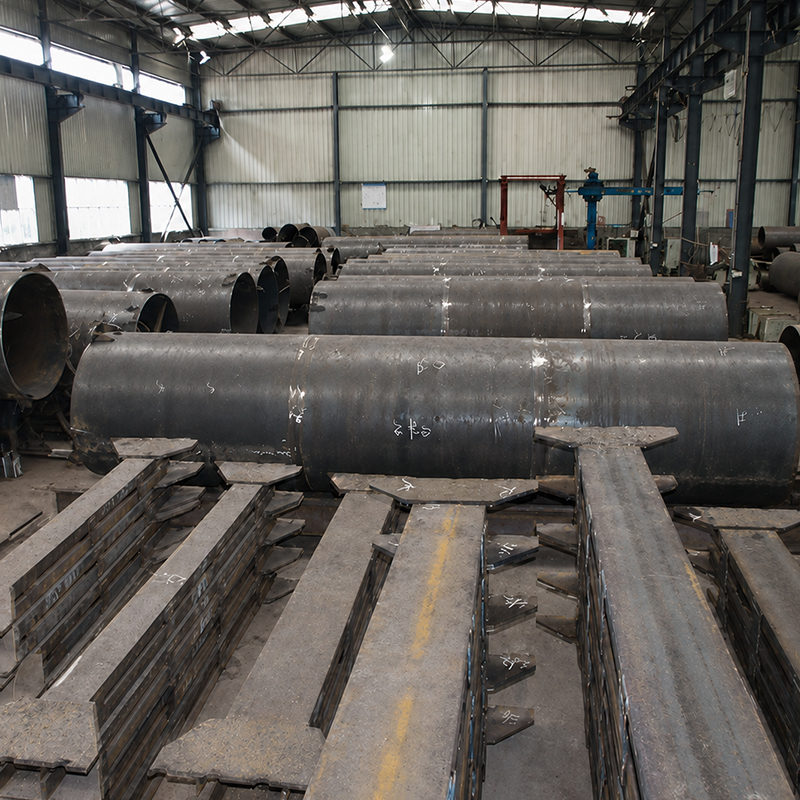

1.Главные несущие стальные трубы: используется низколегированная высокопрочная сталь Q345, общая масса стальных конструкций составляет почти 10 000 тонн. Диаметр одиночной трубы — 1320 мм, толщина стенки — 14-18 мм. Каждая опора включает 4 главные стальные трубы, образующие основной силовой каркас опоры. Внутренняя полость труб заполнена бетоном C80, снаружи трубы защищены бетонным покрытием от коррозии. Совместная работа с бетоном заполнения обеспечивает сейсмостойкость, несущую способность и антикоррозионную защиту.
2.Фасонный прокат решётчатых связей: выбрана углеродистая сталь Q235-B. Поперечные и диагональные связи расположены послойно с шагом 12 метров, ограничивая деформации труб и повышая общую жёсткость опоры, что адаптирует конструкцию к условиям сильных землетрясений в горной местности.
связаться с нами
Сопутствующие популярные продукты
Мост Алабо в уезде Баркам (мост Бейли)
Представляет собой сборный стальной мост Бейли, адаптированный к сложному рельефу высокогорного плато и способный обслуживать пешеходно-транспортное сообщение, аварийно-спасательные работы и служить временным проездом при строительстве.
Модульные контейнерные здания
Широко применяется для размещения строительных офисов и общежитий, обустройства туристических станций, временного размещения после стихийных бедствий, а также для создания объектов с уникальной архитектурой.
Стальной мост через озеро Фэнсян в уезде Шуанлю
Расположенный в экологическом парке озера Фэнсян в районе Шуанлю, представляет собой облегчённый арочный пешеходный мост из стали с двумя рёбрами, в котором конструктивная механика гармонично сочетается с эстетикой приозёрного ландшафта, создавая образец городской прогулочной зоны у воды.
Стальной затвор в одном строительном участке со стальным мостом через реку Цзянъань в уезде Шуанлю города Чэнду
Комплексный проект в рамках программы интегрированного управления рекой Цзянъань в районе Шуанлю города Чэнду. Реализована единая поставка в границах одного строительного участка ландшафтного стального моста и многосекционного стального затвора, выполняющего функции пропуска паводков, регулирования уровня воды и поддержания речного ландшафта.
Тяжелый стальной цех ООО «Сычуань Ланьсин Машиностроение»
Расположен в промышленном парке Бацзяоцзин города Дэян. Является национальным научно-исследовательским демонстрационным проектом тяжелых цехов по технологии «замена бетона сталью». Общая площадь застройки превышает 50 000 кв. м.
Стальные трубы гидроэлектростанции Кацзы в уезде Лисянь
Расположена в высокосейсмичном горном районе уезда Лисянь. Является демонстрационной гидроэлектростанцией с водоводами из цельностальных труб, где сверхдлинный напорный стальной трубопровод протяжённостью 7,5 км заменяет традиционный туннель.
Мост Хэйшигоу (второй в Китае демонстрационный проект стального моста с применением сталетрубобетонных колонн)
Высота главной стальной опоры составляет 157 м. Стальные элементы покрыты слоем бетона для долговременной антикоррозионной защиты, что адаптирует конструкцию к условиям горной местности с обильными осадками и большими перепадами температур.
Гидроэлектростанции Вэньчуань Хэкоу и Чжэнхэ
Расположены в центральной зоне сейсмического разлома Вэньчуань. Прошли реальную проверку разрушительным землетрясением 12 мая, подтвердив надёжность сейсмостойких характеристик.
Затворы и подъёмные механизмы (а также напорные стальные трубы и стальное здание машинного зала) гидроэлектростанции Чжунмачан в уезде Сяоцзинь
Представляет собой комплексный проект полного цикла на основе стальных конструкций для малых и средних гидроэлектростанций в высокосейсмичных горных районах западной Сычуани, где в полном объёме реализована технология водоводов из цельностальных труб.
Высокогорный лыжный курорт в долине Аэргоу, уезд Вэньчуань, провинция Сычуань
Комплексные стальные конструкции курорта, расположенного в сейсмической зоне гор Лунмэньшань на высоте более 3200 м над уровнем моря, включают полный спектр стальных конструкций: фермы канатных дорог, зал для приёма посетителей, технологические платформы и тыловые модульные контейнерные сооружения.
Монтаж и наладка стальных труб, затворов и электромеханического оборудования гидроэлектростанции Дасюэ совместно с ООО «Чэнду Гидроэнергетическое строительство»
Расположена в высокосейсмичном ущелье Гардзе-Тибетского автономного округа. Является научно-исследовательской демонстрационной гидроэлектростанцией, в которой напорные стальные трубопроводы заменяют традиционный туннельный водовод.
Мост Танцзявань — первый в Китае стальной мост с применением сталетрубобетонных колонн
Высота главной опоры составляет 76 м. Стальная конструкция покрыта слоем бетона для долговременной антикоррозионной защиты.
Стальной мост через реку Цзянъань в уезде Шуанлю города Чэнду
Главные арочные рёбра, несущие элементы ферм: используется низколегированная высокопрочная сталь Q355B, отвечающая требованиям по сопротивлению изгибу и сжатию для большепролётных арочных конструкций.
Затворы гидроэлектростанции Чжунъи в Тибете
Реализован в условиях высокогорных холодных водоёмов Тибета. Тяжёлые гидротехнические затворы спроектированы по индивидуальному заказу с учётом низких температур высокогорного плато, интенсивного ультрафиолетового излучения и высокой концентрации наносов.
Стальной цех «Сычуань Тэнчжун Машиностроение»
Расположен в районе Синьцзинь. Общая площадь застройки составляет 90 000 кв. м. Является демонстрационным проектом современного тяжелого стального цеха по технологии «замена бетона сталью».
Быстровозводимые здания
Относится к категории облегчённых перерабатываемых временных зданий, широко применяемых для размещения строительных офисов и общежитий, экстренного расселения, обустройства туристических зон и в других сценариях.
